Ile kosztuje optyczna maszyna pomiarowa?

Optyczna maszyna pomiarowa (VMM – Video Measuring Machine) to jedno z najpopularniejszych urządzeń do pomiarów bezstykowych obok mikroskopu i projektora profili. W zasadzie bywa też nazywane mikroskopem pomiarowym, inne spotykane określenia to np. multisensoryczna, jeśli potrafi wykorzystywać różne metody pomiaru – optyczną, stykową i np. laserową.

Maszyna pomiarowa optyczna wykorzystuje obiektyw CCD do generowania obrazu mierzonego obiektu w oprogramowaniu na komputerze PC. Stosując światło przechodzące zapewnia ostre kontury i nadaje się do pomiaru wymiarów zewnętrznych (jak projektor), natomiast światłem odbitym możemy oświetlać powierzchnie z góry mierząc cechy niedostępne dla projektora. Przy dużym powiększeniu maszyna taka może pełnić rolę mikroskopu analitycznego np. do analizy wad czy struktury powierzchni.

Pod kątem obsługi VMM dzielą się na:

  • manualne (stolik poruszany w obu osiach manualnie, jak w projektorze), zoom manualny (oś Z)
  • półautomatyczne (autofocus) – stolik obsługiwany manualnie, oś Z zmotoryzowana, automatyczne ostrzenie
  • CNC – w pełni automatyczne – zarówno stolik jak i kolumna pionowa poruszają się automatycznie, pozwala to na pomiary seryjne i odtwarzanie programów automatycznie

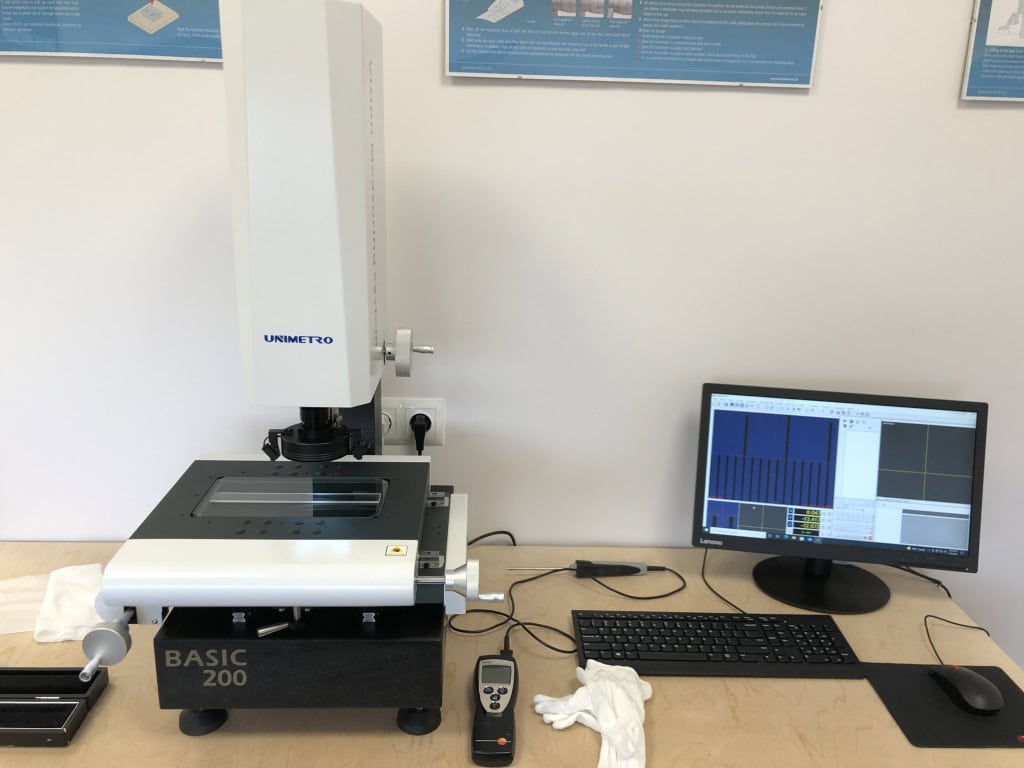

BASIC 200 - manualny mikroskop pomiarowy z nowoczesnym oprogramowaniem
BASIC 200 – manualny mikroskop pomiarowy z nowoczesnym oprogramowaniem

Główne zalety optycznych maszyn pomiarowych to:

  • bezstykowa metoda pomiaru – nadają się idealnie do pomiaru materiałów elastycznych jak uszczelki, gąbki, folie, papier
  • umożliwiają pomiary nieniszczące w wielu sytuacjach, gdzie konieczne było np. przecinanie próbek
  • możliwość pomiaru bardzo małych detali z wysoką precyzją, niemierzalnych w inny sposób, np. płytki PCB, elementy elektroniki
  • szybkość pomiaru a więc i oszczędność czasu
  • wysoka dokładność (błędy MPE rzędu 2-3 mikrometrów)
  • uniwersalność – maszyny multisensoryczne mogą zastąpić małe maszyny współrzędnościowe CMM
  • prostota obsługi i montażu – wystarczy podłączenie zasilania, nie jest wymagane sprężone powietrze
  • niewielki koszt zakupu i utrzymania – prosta konstrukcja nie wymaga skomplikowanego i drogiego serwisu, kalibracja znacznie tańsza niż CMM

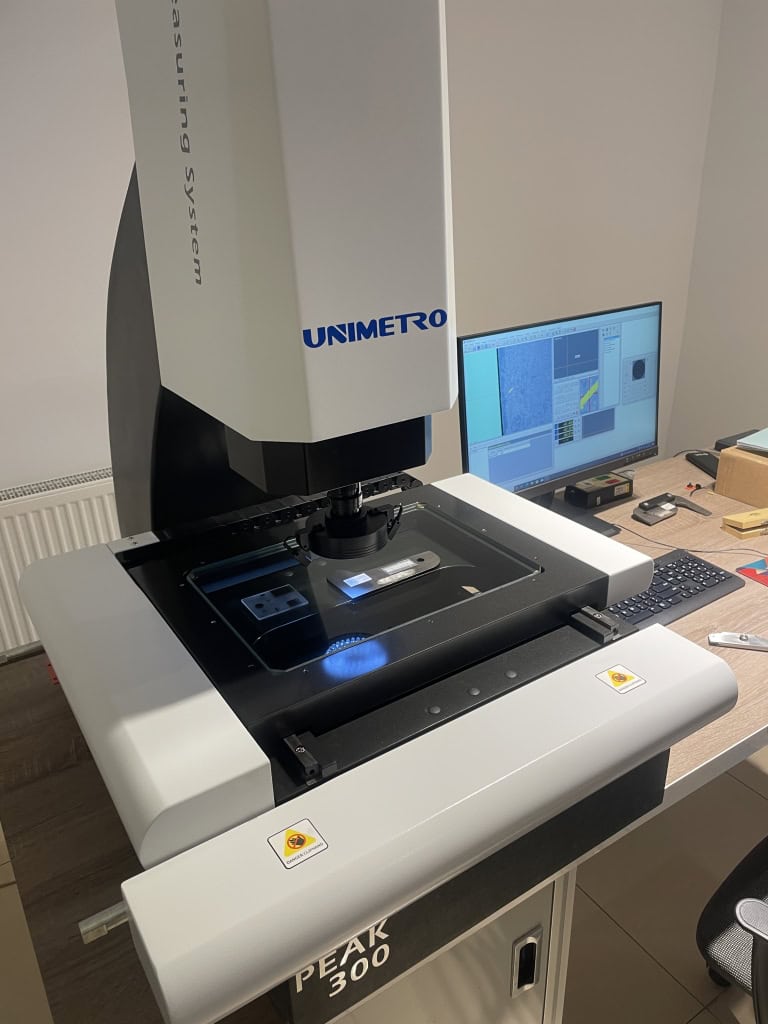

PEAK to szybka i dokładna optyczna maszyna pomiarowa CNC, która drastycznie skraca czas kontroli

Patrząc na listę zalet można zadać sobie pytanie o wielkość inwestycji? Otóż okazuje się, że próg wejścia w pomiary optyczne nowoczesnym precyzyjnym sprzętem wcale nie jest wysoki… Jeśli chcemy wykonywać tylko pojedyncze pomiary detali, to za mikroskop UNIMETRO BASIC o zakresie 200 x 200 mm z prostym, wydajnym i bogatym w funkcje oprogramowaniem zapłacimy poniżej 7 tysięcy EUR*! Natomiast podstawowy model sterowany w pełni automatycznie – PEAK – kosztuje niewiele ponad 12 tys. EUR*… Patrząc na drastyczne przyspieszenie kontroli oraz rozszerzenie możliwości pomiarowych ceny wydają się wręcz niskie, zwłaszcza, że mówimy o produktach z polskim wsparciem i pełną gwarancją… UNIMETRO produkowane są w Chinach, ale rozwijane we współpracy z europejskim oddziałem, tutaj też mieści się magazyn części zamiennych.

Więcej na temat optycznych maszyn pomiarowych UNIMETRO pod TYM LINKIEM.
