Obrotowa innowacja RPI

Przewiń

Dlaczego RPI?

RPI to specjaliści w dziedzinie pomiarów obrotowych z ponad 75 letnim doświadczeniem. Są to również najwięksi producenci urządzeń obrotowych na świecie.

Precyzja

Szerokie zakresy pomiarowe urządzeń i wysoka powtarzalność zapewniają niską niepewność pomiarową i precyzyjne pomiary.

Wszechstronność

Produkty RPI wykorzystywane są w setkach instalacji na całym świecie w licznych przemysłach.

Innowacja

Starannie wykonane i zaprojektowane maszyny pozwalają na pomiar nawet dużych gabarytów z dokładnością co do submikrona.

Zastosowanie i współpraca

Kalibracja i precyzyjne pozycjonowanie kątowe

Pomiar i montaż wirnika turbiny

Współrzędnościowe maszyny pomiarowe

Wzorce kąta, czujniki nachylenia, pochyłomierze, resolwery i żyroskopy

Silniki lotnicze, przemysłowe turbiny gazowe i parowe

Wirniki, obudowy, łopatki turbiny, tarcze obrotowe i elementy

Firmy korzystające z produktów RPI:

Produkty RPI

Seria LabStandard

Seria Geo

LabStandard

Zaprojektowany z myślą o instalacjach pionowych i poziomych z samoblokującą się przekładnią ślimakową i wysoce precyzyjnym koderem kątowym. Wspólnie zapewniają odpowiednią czułość i pozycjonowanie do precyzyjnych pomiarów metrologicznych.



  • Instalacja pionowa lub pozioma,
  • Rozmiary: Ø250 mm, Ø300 mm oraz Ø400 mm,
  • Wysokość 225 mm (oś pionowa),
  • Wysokość osi symetrii 240 mm (oś pozioma),
  • Nośność do 1000 kg,
  • Moment maksymalny do 500 Nm,
  • Zacisk pneumatyczny (opcjonalnie),
  • Dokładność 2 sekund kątowych,
  • Powtarzalność 0,5 sekundy kątowej.

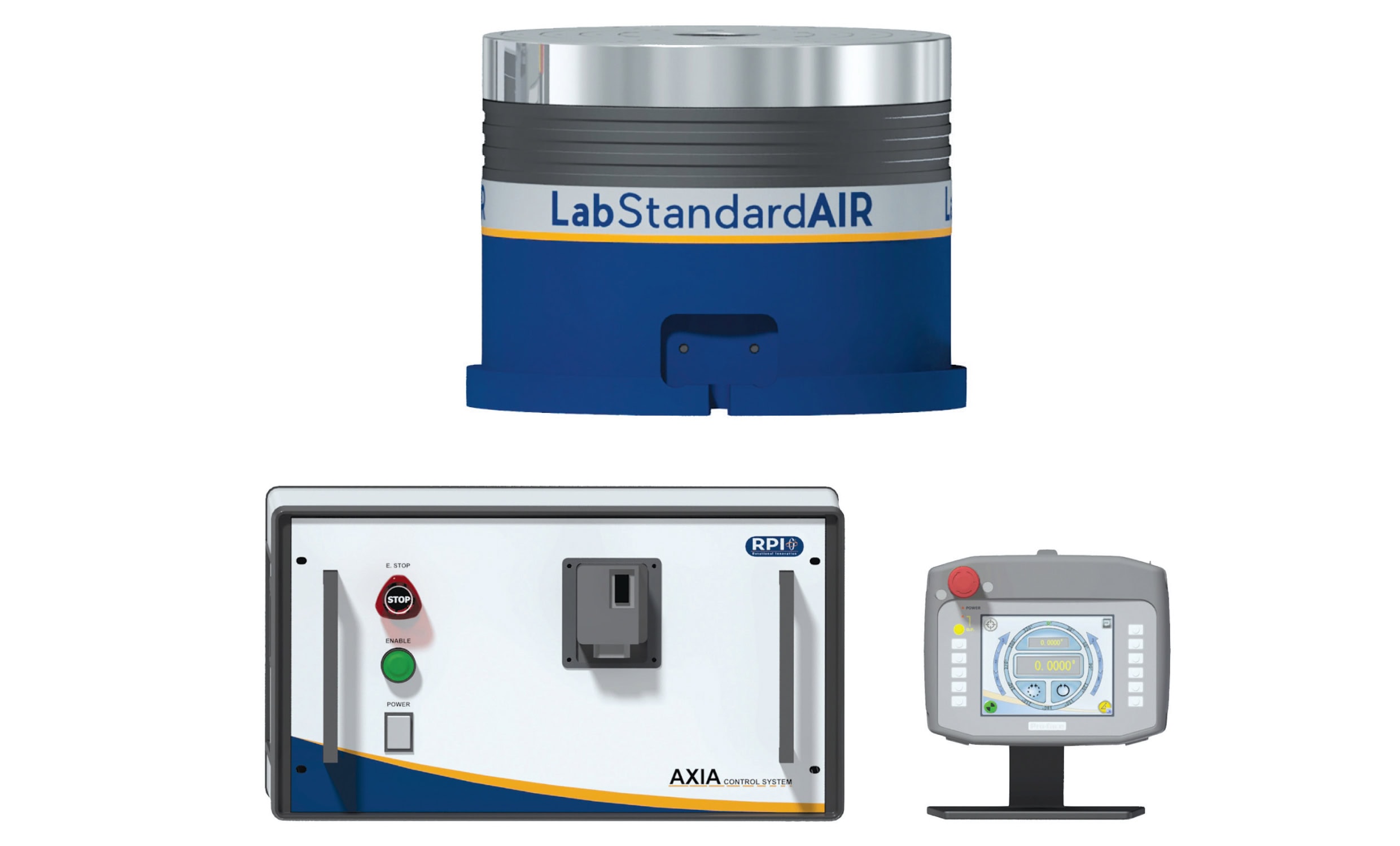

LabStandardAIR

Zaprojektowany jako system bezkontaktowy wykluczający cechy, które mogą negatywnie wpłynąć na optymalną pracę systemu obrotowego. Elementy obrotowe bazują na wysoce precyzyjnym, hydrostatycznym łożysku u są wolne od zakłóceń występujących w tradycyjnych napędach.



  • Oś napędzana poprzez Axia,
  • Dwa wymiary: Ø300 mm i Ø500 mm,
  • Nośność do 500 kg,
  • Napęd bez luzu,
  • Dokładność 2 sekund kątowych,
  • Powtarzalność 0,5 sekundy kątowej.

LabStandardDUO

Dwuosiowe wykonanie zaprojektowane z myślą o instalacji obrotowej z samoblokującą się przekładnią ślimakową i wysoce precyzyjnym koderem kątowym.



  • Obrót 360°, pochylenie osi od -10° do +180°,
  • Rozmiary: Ø250 mm, Ø300 mm oraz Ø400 mm,
  • Wysokość 225 mm (oś pionowa),
  • Wysokość osi symetrii 342 mm (oś pozioma),
  • Nośność do 175 kg,
  • Moment obciążenia do 300 Nm,
  • Zacisk pneumatyczny (opcjonalnie),
  • Dokładność 2 sekund kątowych,
  • Powtarzalność 0,5 sekundy kątowej.

GeoOrdinate

Zaprojektowany z myślą o inspekcji dużych i ciężkich gabarytów. W pełni kompatybilny z otoczeniem dowolnej hali produkcyjnej, zachowując przy tym najwyższą precyzję zarezerwowaną dotychczas dla laboratoriów.



  • Oś napędzana poprzez Axia,
  • Rozmiary: Ø400 mm, Ø600 mm, Ø800 mm, Ø1000 mm i Ø1500 mm,
  • Nośność do 7000 kg,
  • Napęd bez luzu,
  • Dokładność 2 sekund kątowych,
  • Powtarzalność 0,5 sekundy kątowej.

GeoSpin

Zaprojektowany z myślą o pomiarze i montażu mniejszych silników w przemyśle lotniczym, takich jak w samolotach krótkodystansowych lub pasażerskich.



  • Maksymalny pomiar do Ø1600 mm x 2400 mm,
  • Maksymalna nośność do 1500 kg,
  • Ręczny napęd (opcjonalnie napęd zasilany)
  • 2, 4 lub 8 kanałów pomiaru,
  • Do 4000 punktów pomiarowych na płaszczyznę,
  • Czas inspekcji mniejszy niż dwie minuty,
  • 10-krotne usprawnienie powtarzalności i odtwarzalności w pomiarach bicia i 3,5-krotna poprawa pomiarów współosiowości,
  • Możliwość stworzenia własnych szablonów do inspekcji,
  • Technologia IntelliProbe poprawi krytyczne błędy,
  • IntelliStack™, zaawansowane oprogramowania do składowania dla przewidywalnego modelowania montażu wieloczęściowych wirników,
  • Darmowy program offline do podglądu analizy i raportów,
  • Generowanie raportów w formacie PDF.

GeoInspec

Zaprojektowany z myślą o inspekcji elementów na hali produkcyjnej, zachowując przy tym najwyższą precyzję zarezerwowaną dotychczas dla laboratoriów.

iMAP & AccuScan

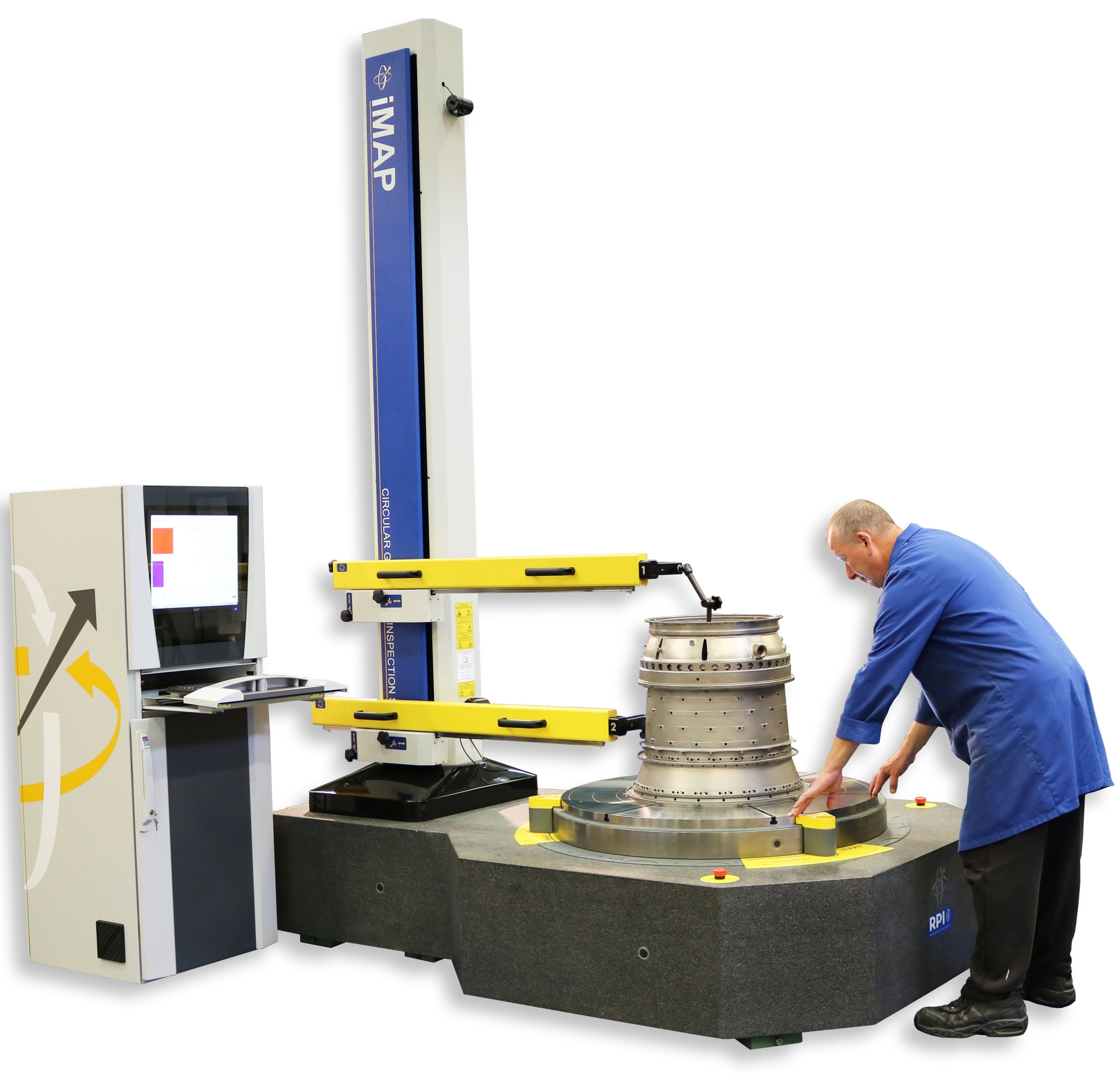

iMAP

System usprawniający produktywność montażu wirnika turbiny w przypadku dużych i ciężkich gabarytów, takich jak elementy do samolotów pasażerskich czy turbiny gazowe.



  • Maksymalny pomiar do Ø3600 mm x 6000 mm,
  • Maksymalna nośność do 35000 kg,
  • Zmotoryzowane osie,
  • 2, 4 lub 8 kanałów pomiaru,
  • Do 4000 punktów pomiarowych na płaszczyznę,
  • Czas inspekcji mniejszy niż dwie minuty,
  • 10-krotne usprawnienie powtarzalności i odtwarzalności w pomiarach bicia i 3,5-krotna poprawa pomiarów współosiowości,
  • Możliwość stworzenia własnych szablonów do inspekcji,
  • Technologia IntelliProbe poprawi krytyczne błędy,
  • IntelliStack™, zaawansowane oprogramowania do składowania dla przewidywalnego modelowania montażu wieloczęściowych wirników,
  • Darmowy program offline do podglądu analizy i raportów,
  • Generowanie raportów w formacie PDF.

AccuScan

Mobilne systemy do pomiaru drgań względnych (ERO) i innych geometrii kołowych. Zaprojektowane z myślą o pomiarze bicia, drgań i okrągłości.

  • W pełni przenośny i mobilny,
  • Szeroki zakres, dostępne różne konfiguracje, które można dostosować do wielkości części,
  • Bezpłatne oprogramowanie wspierające.

Seria Quadrant

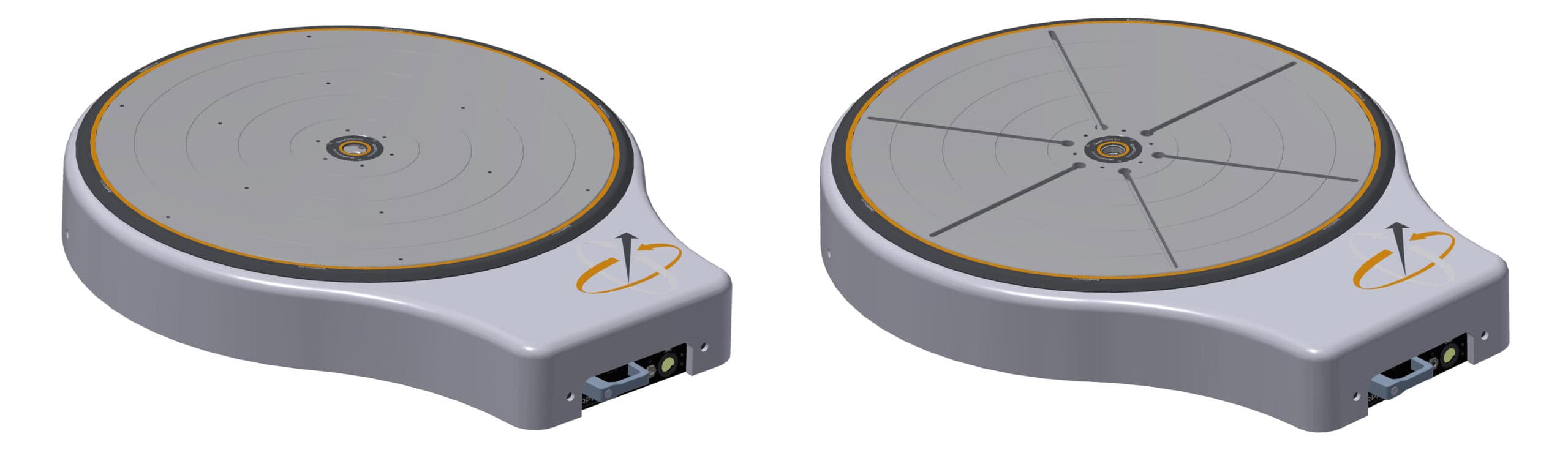

QuadSlimLine

Niski stół obrotowy z szerokim zakresem pomiarowym gdzie typowe zastosowania obejmują inspekcję wirników, dysków, tarcz oraz kół zębatych.



  • Rozmiary: Ø400 mm, Ø600 mm, Ø800 mm, Ø1000 mm i Ø1500 mm,
  • Wysokość: 150 mm,160 mm i 200 mm,
  • Nośność do 7000 kg,
  • Napęd bez luzu,
  • Dokładność 2 sekund kątowych,
  • Powtarzalność 0,5 sekundy kątowej.

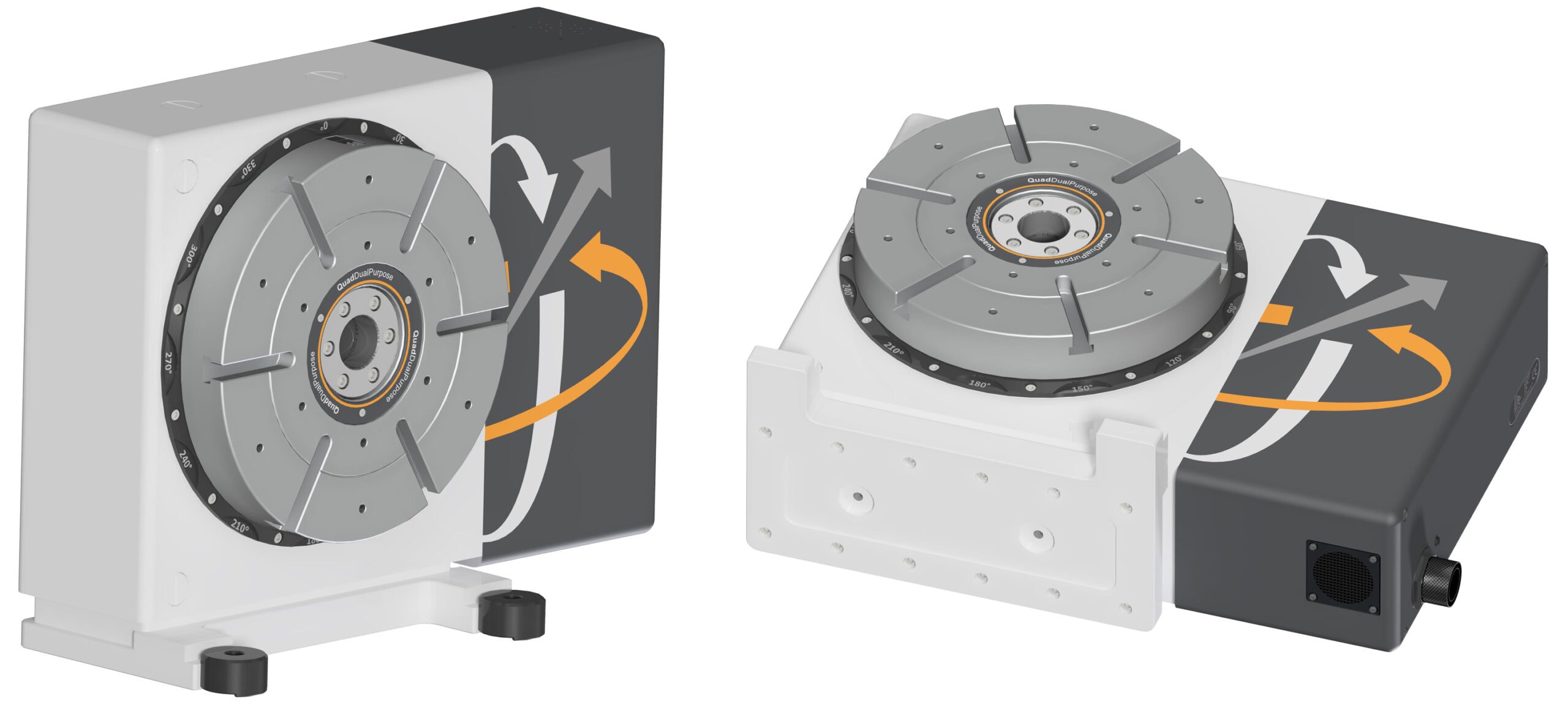

QuadDualPurpose

Wszechstronny system z opcją montażu części zarówno poziomo, jak i pionowo, np. dużych łopatek silnika lotniczego.

  • Ustawienie pionowe lub poziome,
  • Rozmiary: Ø250 mm, Ø300 mm, Ø400 mm,
  • Wysokość: 225 mm (oś pionowa),
  • Wysokość: 240 mm (oś pozioma),
  • Nośność do 1000 kg,
  • Moment maksymalny do 500 Nm,
  • Zacisk pneumatyczny (opcjonalnie),
  • Dokładność 2 sekund kątowych,
  • Powtarzalność 0,5 sekundy kątowej.

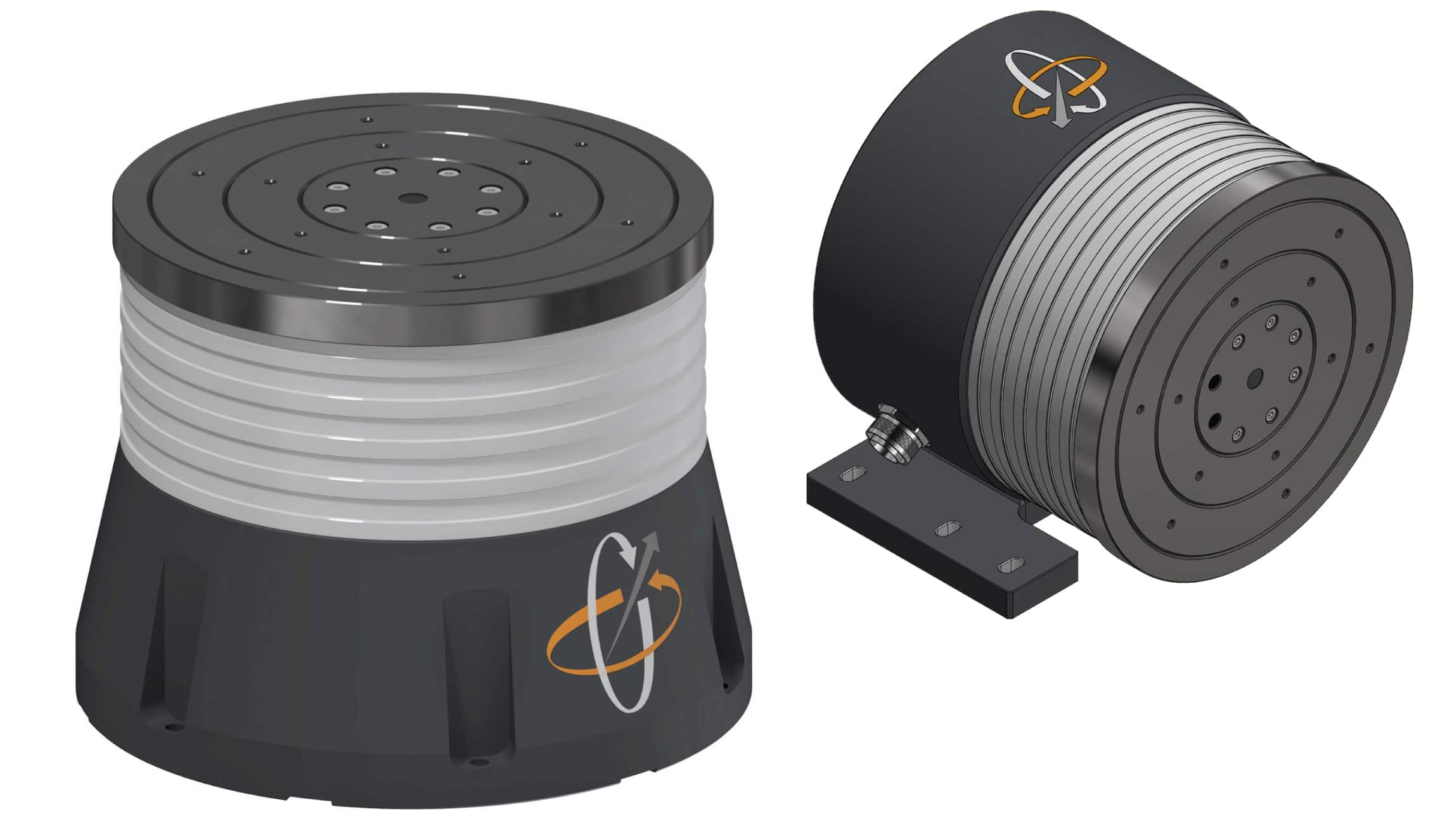

QuadProfile

Najmniejszy stół obrotowy z rodziny Quadrant, który zapewnia szybkie pomiary mniejszych części, takich jak wewnętrzne łopatki silnika czy koła zębate.



  • Rozmiar: Ø200 mm,
  • Wysokość: 175 mm,
  • Nośność do 100 kg,
  • Prędkość obrotu 10 rpm,
  • Napęd bez luzu,
  • Dokładność 2 sekund kątowych,
  • Powtarzalność 0,5 sekundy kątowej.

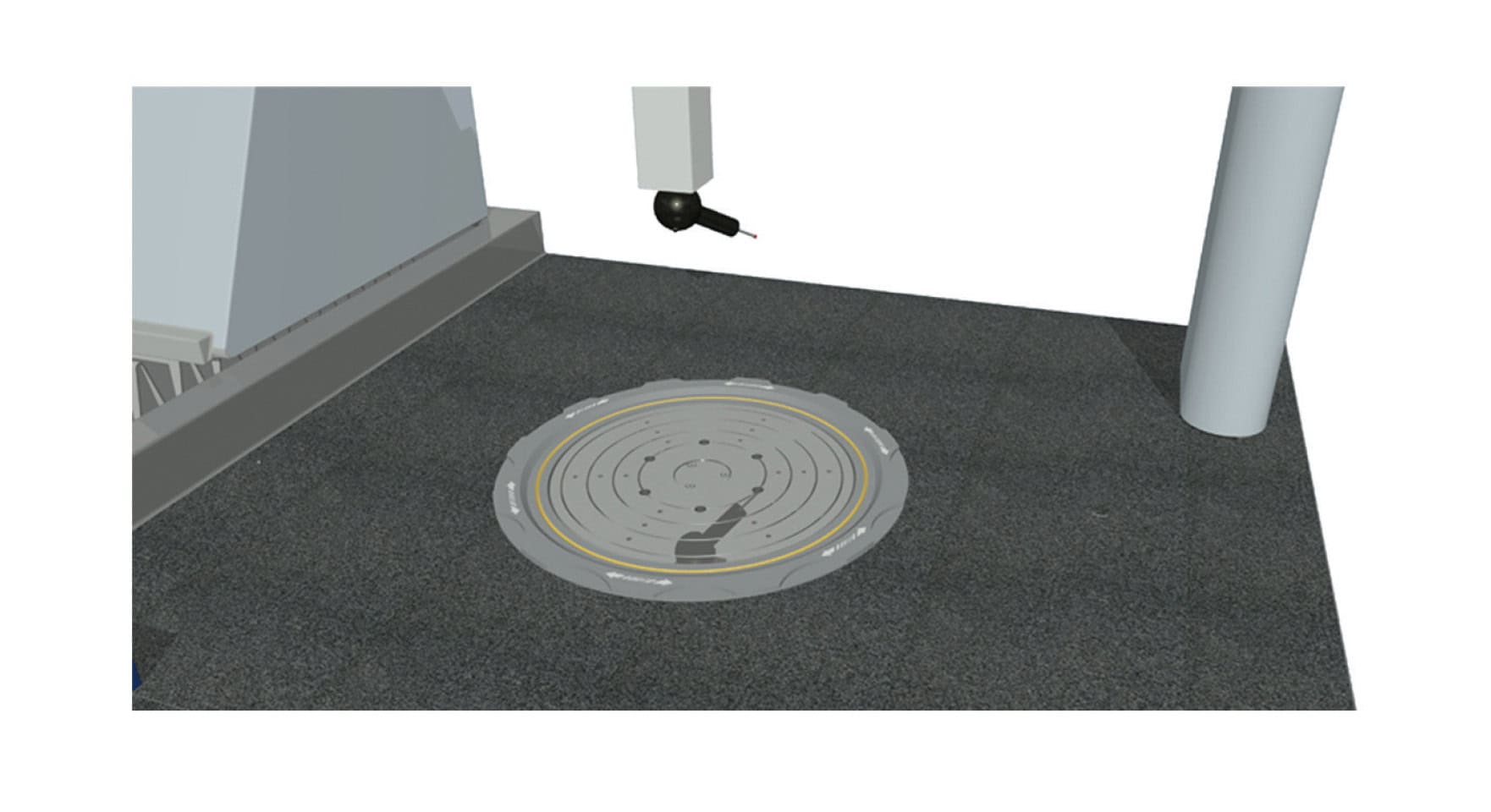

QuadMatic

Niski, zintegrowany z granitem stół obrotowy, gdzie najważniejsze jest maksymalne wykorzystanie zakresu maszyny.



  • Rozmiary: Ø400 mm, Ø600 mm, Ø800 mm, Ø1000 mm i Ø1500 mm,
  • Wysokość: 1 mm,
  • Nośność do 7000 kg,
  • Prędkość obrotu 10 rpm,
  • Napęd bez luzu,
  • Dokładność 2 sekund kątowych,
  • Powtarzalność 0,5 sekundy kątowej.

QuadUniversal

Do zastosowań w przemyśle motoryzacyjnym, gdzie wysoka precyzja odgrywa ważną rolę.

  • Rozmiar: Ø600 mm,
  • Wysokość: 130 mm,
  • Nośność do 100 kg,
  • Prędkość obrotu 10 rpm,
  • Napęd bez luzu,
  • Dokładność 6,5 sekund kątowych,
  • Powtarzalność 0,5 sekundy kątowej.
