Dopuszczalne błędy przyrządów pomiarowych podawane są przez różne znormalizowane dokumenty. Obecnie większość standardów ujednolicana jest do postaci ISO, zastępując lokalne np. DIN. Zgodność z nimi zachowują także amerykańskie odpowiedniki ASME.
Wymagania dotyczące przyrządów suwmiarkowych – ISO 13385:2019
Ważna zmiana! Aktualnie źródłem wymagań odnośnie suwmiarek nie jest już norma DIN 862. Wymagania metrologiczne zostały zawarte w nowym wydaniu ISO 13385, która do tej pory opisywała aspekty konstrukcyjne suwmiarek. Poniższa tabela przedstawia wartości dopuszczalnych błędów wskazań dla przyrządów suwmiarkowych według aktualnego wydania ISO 13385. Podane wartości błędów dotyczą suwmiarek noniuszowych, elektronicznych i czujnikowych, wysokościomierzy suwmiarkowych, liniałów suwmiarkowych i innych przyrządów typu suwmiarkowego. Więcej na ten temat: w tym artykule.
Aktualne wymagania – norma ISO 13385:2019:
Poprzednia wersja – DIN 862:2015 – WYCOFANA!
Dopuszczalne błędy przyrządów pomiarowych – mikrometry zewnętrzne ISO 3611:2023 – NOWA!

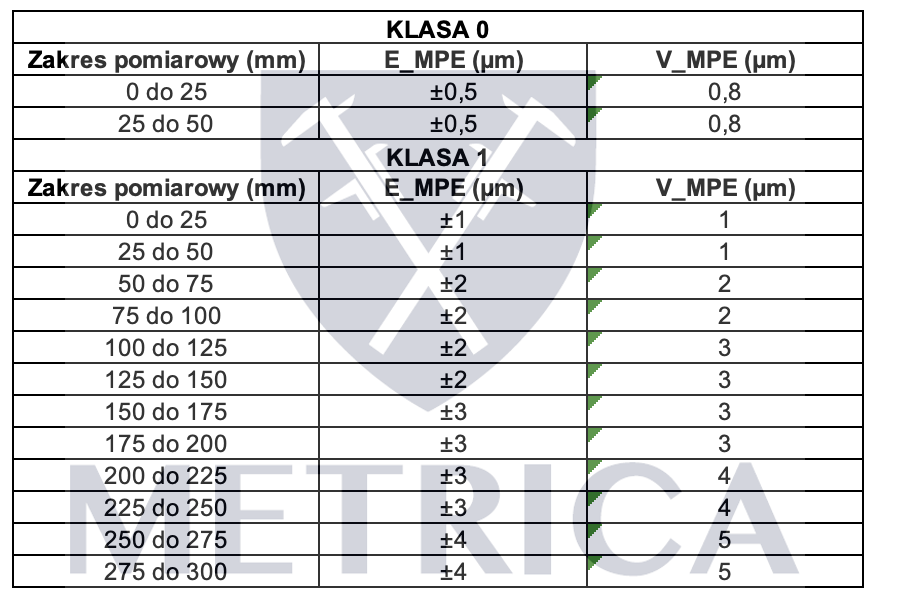

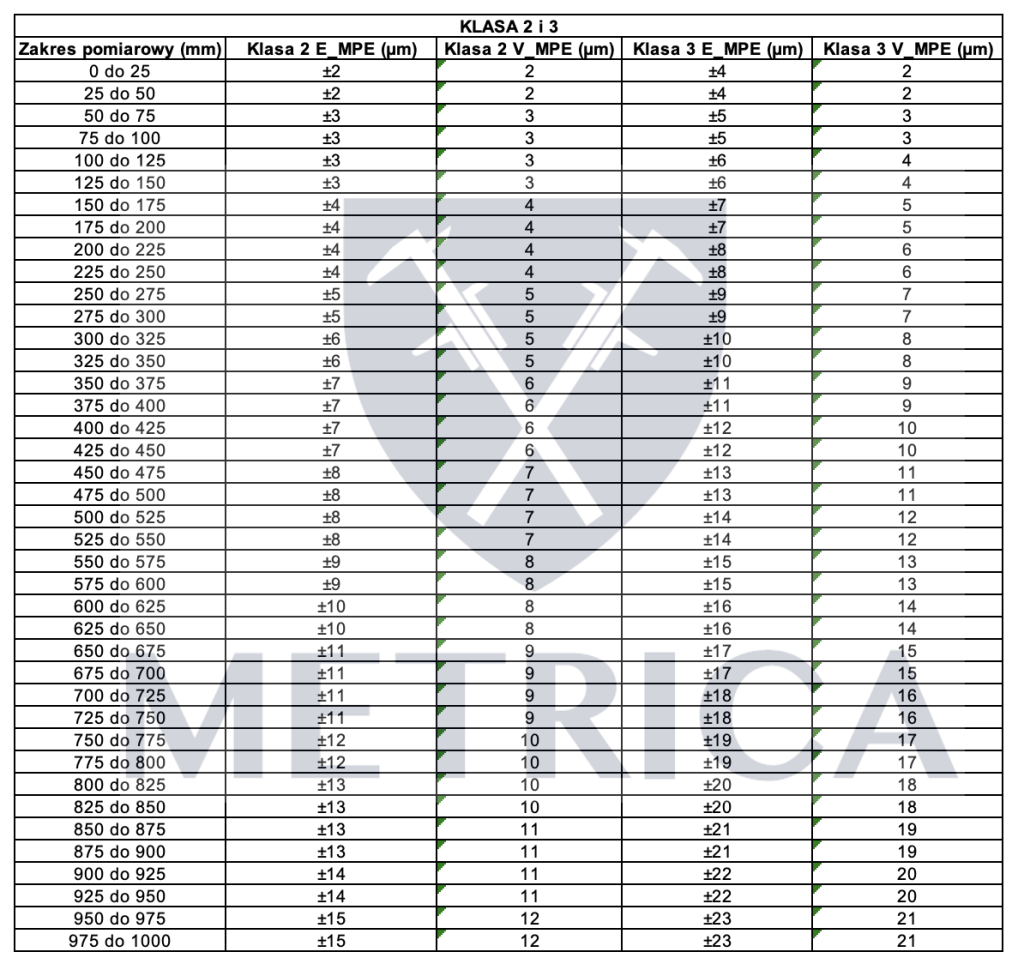

Od 2023 roku obowiązuje nowa norma dotycząca mikrometrów zewnętrznych. Podaje dopuszczalne błędy wskazań tym samym zastępując DIN 863-1. Norma wprowadza wiele istotnych zmian, w tym podział na klasy od 0 do 3 na podstawie znalezionych odchyłek.
Wymagania dotyczące pozostałych przyrządów mikrometrycznych znajdziemy nadal w DIN 863
Tabele poniżej zawierają dopuszczalne odchyłki krytycznych parametrów sprawdzanych podczas wzorcowania przyrządów mikrometrycznych. Tabele pochodzą z norm DIN 863. Normy z grupy DIN 863 oznaczone są numerami od 1 do 4 i dotyczą następujących grup narzędzi mikrometrycznych:
DIN 863-1:2017 – mikrometry zewnętrzne, WYCOFANA!
DIN 863-2 – głowice mikrometryczne i głębokościomierze mikrometryczne
DIN 863-3 – mikrometry zewnętrzne specjalne
DIN 863-4 – mikrometry wewnętrzne i średnicówki mikrometryczne
Dopuszczalne błędy przyrządów pomiarowych – Mechaniczne czujniki długości – DIN 878
Poniżej tabela z dopuszczalnymi odchyłkami parametrów sprawdzanych w trakcie wzorcowania mechanicznych czujników długości. Dane pochodzą z normy DIN 878:2006-06.
Dopuszczalne odchyłki płytek wzorcowych długości – ISO 3650
Norma ISO 3650 określa dopuszczalne odchyłki na płytki wzorcowe długości. Dodatkowo w celu orzeczenia klasy płytki wzorcowej wyznacza się także odchyłkę od płaskości powierzchni pomiarowych.
Przymiary sztywne – DIN 866
Wymagania odnośnie dokładności i wykonania przymiarów sztywnych typów A (kreskowe) oraz B (krańcowo – kreskowe) określa norma DIN 866. Podane poniżej wartości błędów dopuszczalnych błędów wskazań MPE pochodzą z wydania DIN 866:2006-12.
Wymagania dotyczące kątowników stalowych według DIN 875
Poniższe tabele przedstawiają dopuszczalne odchyłki kluczowych dla kątowników stalowych parametrów. Dotyczą one kątowników dwuramiennych powierzchniowych i krawędziowych.
Liniały krawędziowe – tolerancja prostoliniowości wg DIN 874-2:2003-11
Dopuszczalne odchyłki od prostoliniowości liniałów krawędziowych podano w tabeli. UWAGA: liniały krawędziowe nie podlegają pod klasy dokładności z DIN 874-1, która ustala wymagania dla liniałów powierzchniowych (płaszczyznowych)
Liniały powierzchniowe (płaszczyznowe) – tolerancja płaskości wg DIN 874-1:2003-11
Dopuszczalne odchyłki od płaskości liniałów powierzchniowych podano w tabeli.
